Matriz de 58 mm Button Maker para Maquina de Chapitas
Descripción

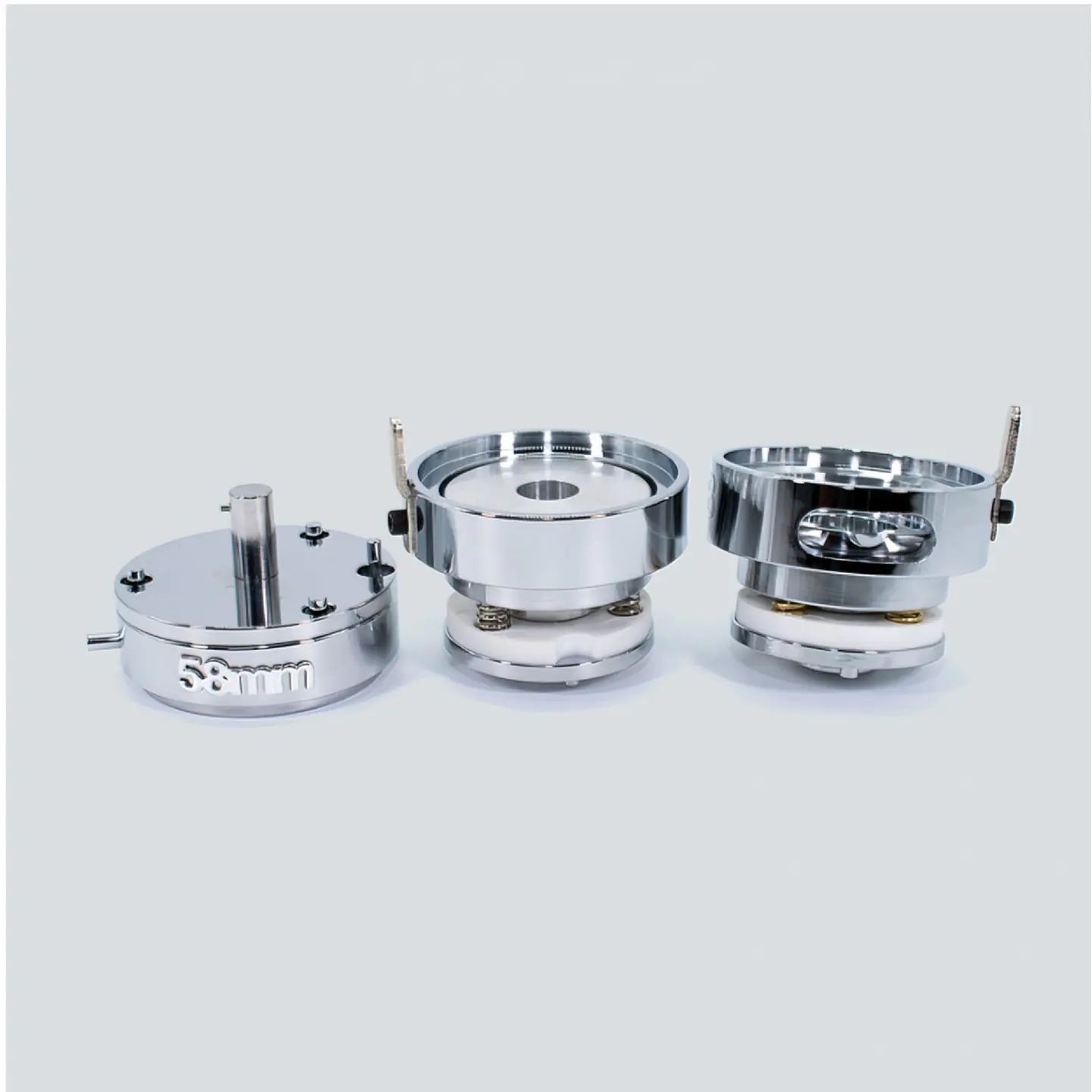

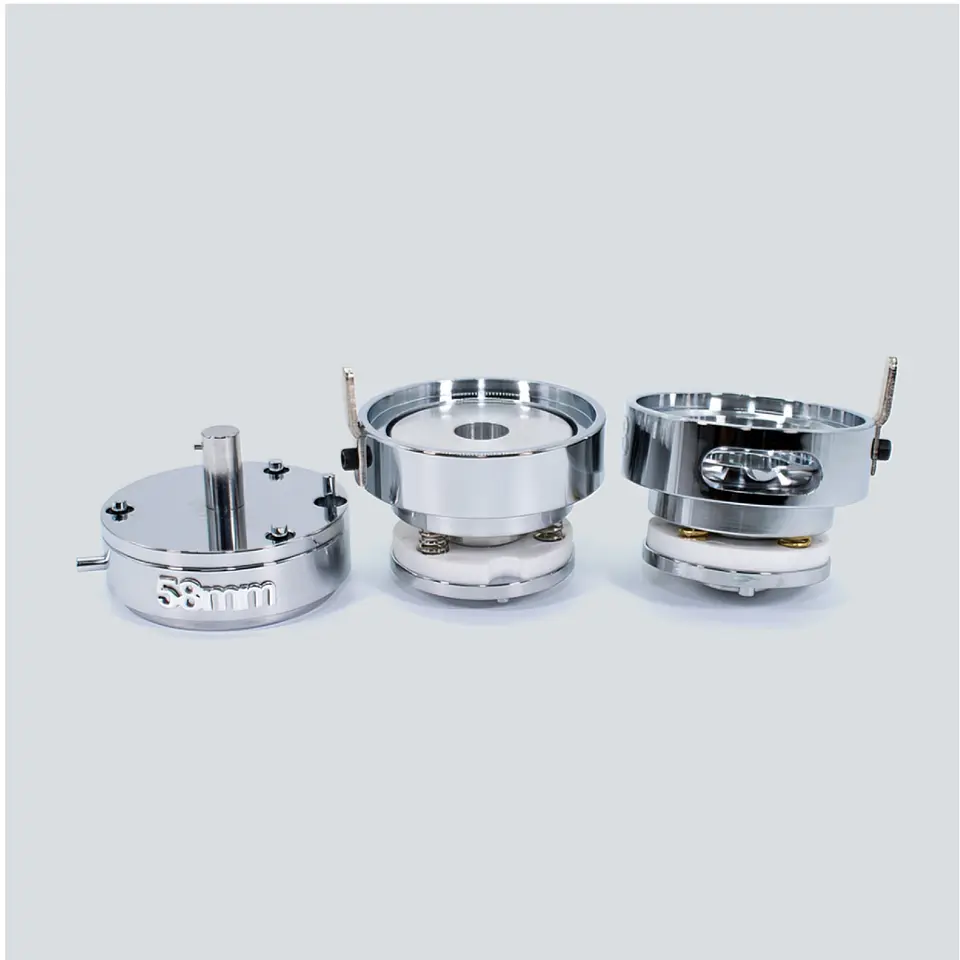

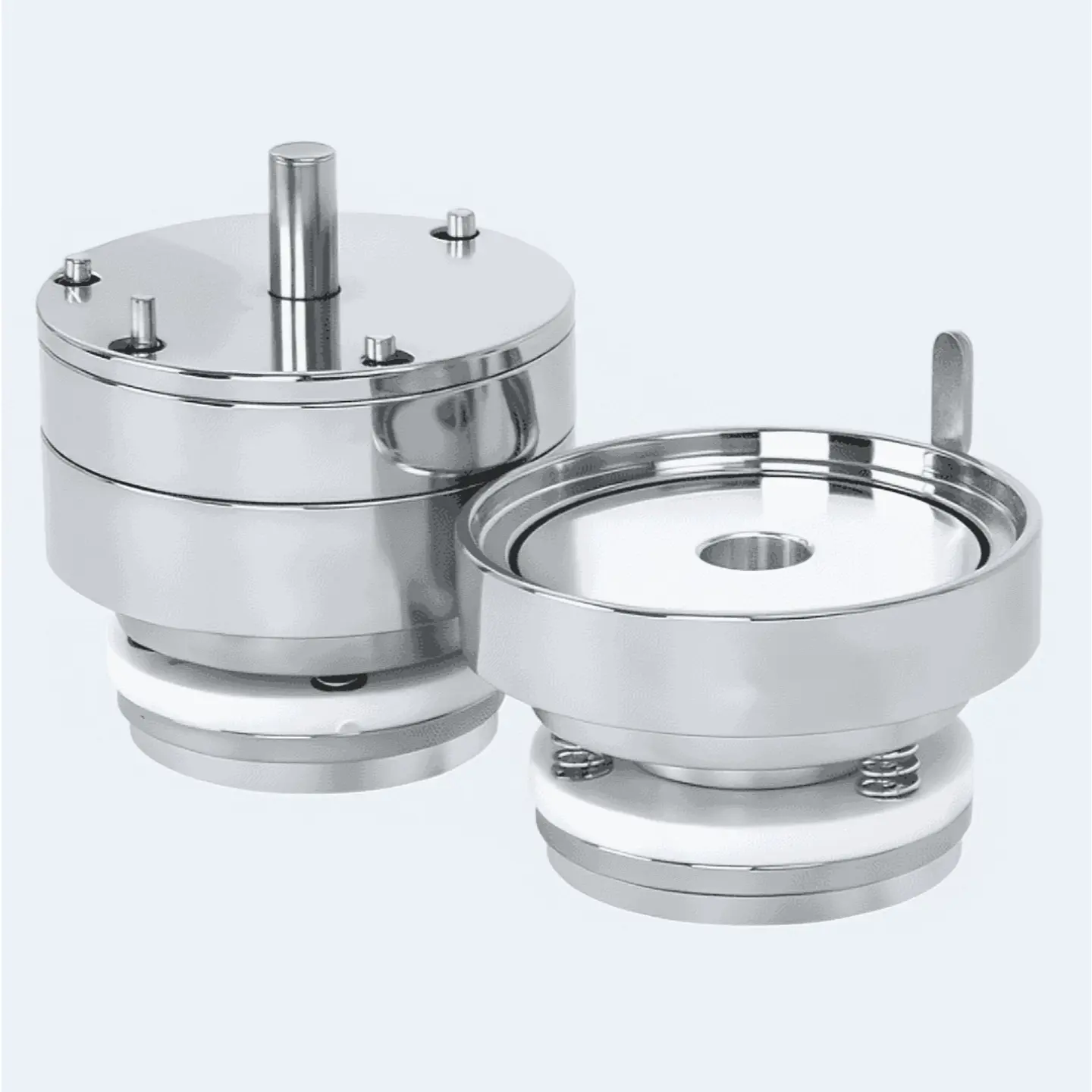

Matriz de 58 mm para Button Maker • Máquina de Chapitas
1. Descripción general
La matriz de 58 mm está diseñada para su uso en una Máquina de Chapitas compatible con matrices intercambiables de diámetro 58 mm. Su objetivo es garantizar cortes y prensado precisos para chapas redondas con anillo metálico y recubrimiento de impresión.
2. Especificaciones geométricas
| Parámetro | Valor especificado | Notas |
|---|---|---|
| Diámetro de la chapa (Ø) | 58.00 mm | Medición en eje ±0.05 mm |
| Espesor de la pared de la cavidad | 1.50 mm ±0.20 mm | Uniformidad a lo largo de la circunferencia |
| Profundidad de la cavidad de prensado | 6.00 mm ±0.10 mm | Permite anillo de retención y recubrimiento |
| Ranuras de guía | 5 ranuras independientes | Distribución equidistante en 72° |
3. Materiales
| Componente | Material | Propiedades relevantes |
|---|---|---|
| Cuerpo de la matriz | AISI 1018 / Acero al carbono | Resistencia, maquinabilidad, dureza 45–50 HRC tras tratamiento |
| Revestimiento de contacto | Bronce/Bronce fosforoso o acero inoxidable endurecido | Desgaste reducido y bajo coeficiente de fricción |
| Superficie de guía | Cerámica o poliamida de alta resistencia | Precisión de deslizamiento, reducción de desgaste |
4. Tratamientos y tolerancias
- Tolerancia dimensional general: ±0.05 mm en Ø y espesor.
- Ângulo de borde: 0.5 mm redondeado para evitar daños en la chapa.
- Endurecimiento superficial de áreas de contacto: 55–60 HRC.
- Rectificado de superficies de asiento con rugosidad Ra ≤ 0.4 µm.
5. Acabados superficiales
- Superficie de contacto: mate, sin rebabas.
- Protección ambiental: recubrimiento anti-corrosión si aplica (ZnNi, Nitrurado).
6. Requisitos de calidad y pruebas
- Inspección dimensional con micrómetro y goniómetro para radios.
- Prueba de ajuste en la Máquina de Chapitas: verificar alineación y prensado sin deformación de la chapa.
- Prueba de desgaste: simulación de 10,000 ciclos; medir variación Ø y profundidad.
- Control de acabado superficial: rugosidad Ra ≤ 0.8 µm en superficies críticas.
7. Empaque y marcado
- Empaque individual en blister antiestático o estuche de transporte.
- Marcado: código de pieza, diámetro, lote, fecha de fabricación, y símbolo de reciclaje.
8. Compatibilidad y requisitos de ensamblaje
- Compatibilidad con máquinas de chapitas de diámetro de mandíbula ajustable a 58 mm.
- Precisión de posicionamiento: desviación angular ≤ 0.5° durante el prensado.
- Requisitos de instalación: no se requiere lubricante adicional entre la matriz y la pieza de prensado.
9. Documentación técnica
- Plano CAD 2D/3D con vistas y cotas completas (STEP/IGES).
- Ficha de materiales (BOM) y tratamientos superficiales.
- Procedimiento de uso y mantenimiento de la matriz.
